Закладные профили ДШО-24 используются для деформационных швов с умеренными транспортными нагрузками до 0,15-0,25 МПа. Допускается эксплуатация с легковыми автомобилям.
Основная задача деформационных швов – снизить нагрузку на части сооружения для его устойчивости и долговечности. Чтобы конструкция не трескалась от сейсмических, усадочных, термических и деформационных процессов, швы закладываются еще на этапе проектирования. Причем чем сложнее условия, чем больше влаги и чем слабее грунт – тем сильнее они необходимы.
Деформационные швы нужны при сопряжении частей бетонных конструкций и разных частей здания. Особенно в таких случаях:
- Если к существующему объекту достраивается новая часть;
- Если стыкуются бетонные конструкции разного возраста;
- Если почва под разными частями здания отличается по сыпучести, плотности и содержанию влаги;
- Если перепад высоты между разными частями здания превышает 10 метров;
- Если есть любые другие обстоятельства, способные привести к неравномерному проседанию фундамента.
Ассортимент профилей ДШО-24

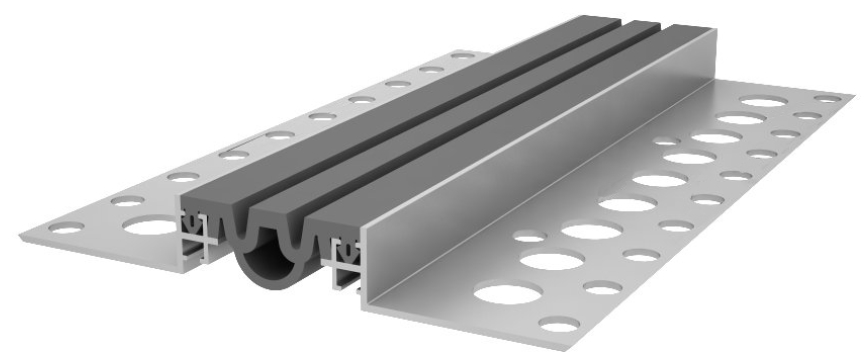

Профили ДШО-24 от Аквастоп представлены в классическом прямом и угловом исполнении:
- ДШО-24/030 (либо ДШВ-24-УГЛ/030);
- ДШО-24/040 (либо ДШВ-24-УГЛ/040);
- ДШО-24/050 (либо ДШВ-24-УГЛ/050);
- ДШО-24/060 (либо ДШВ-24-УГЛ/060);
- ДШО-24/070 (либо ДШВ-24-УГЛ/070).
Они используются для швов шириной от 30 до 70 мм при ширине компенсатора от 35 до 74 мм. Ширина прямых профилей варьируется от 156 до 191 мм, а угловых – от 95 до 130 мм.

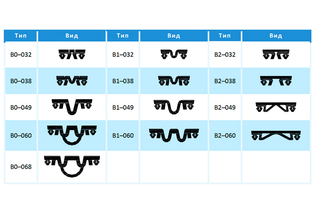

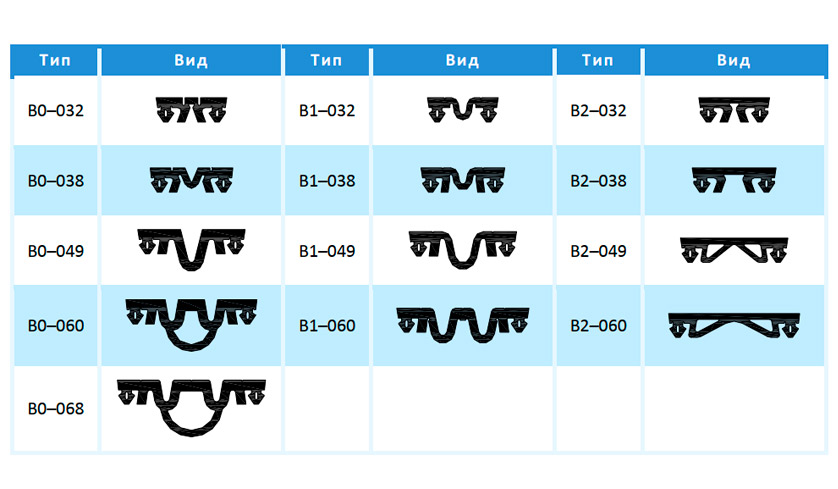

Компенсаторы изготовлены из термоэластопласта. Допустимое сжатие для вставных профилей ДШО-24 варьируется от 1 до 15 мм, растяжение – от 2 до 15 мм, а смещение – от 3 до 10 мм. Это зависит от типа компенсатора.

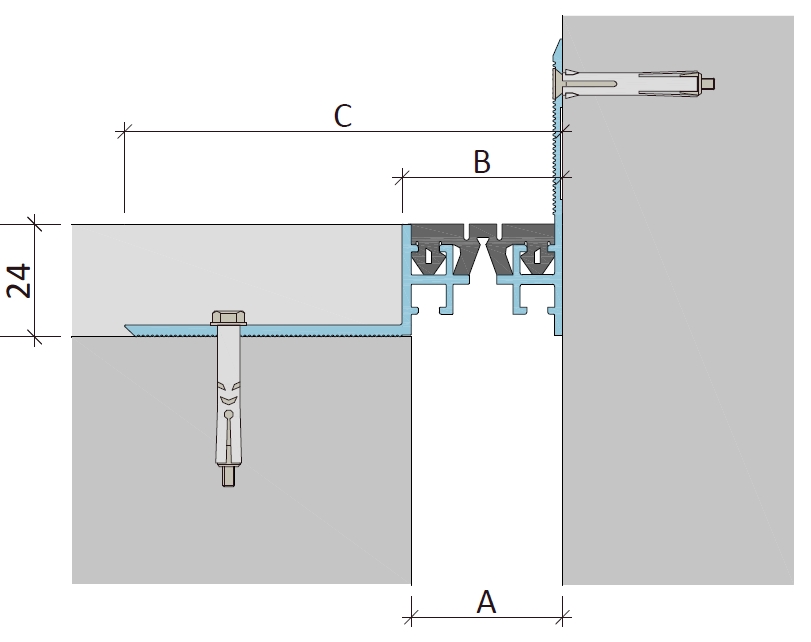

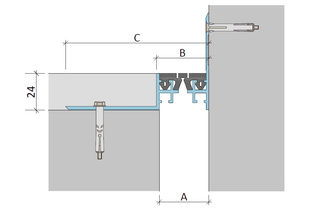

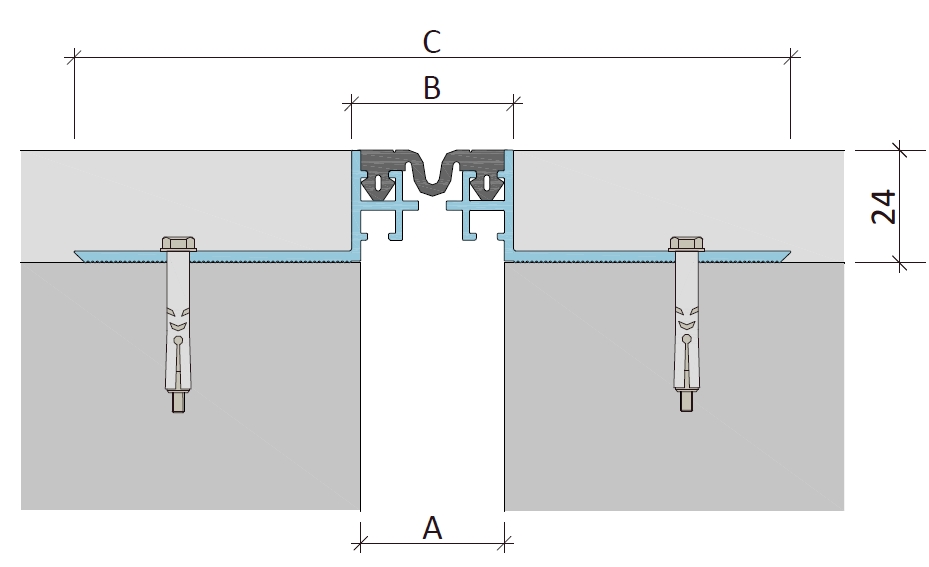

Возможные исполнения профиля Аквастоп ДШО-24 (ДШО-24 УГЛ)
| Профиль | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, Мпа | ||||
| Сжатие | Растяжение | Сдвиг | А | В | С | |||
| ДШО-24/030 ДШО-24-УГЛ/30 |
В0–032 | 2 | 2 | 3 | 30 | 35 | 156 95 |
0.25 |
| В1–032 | 5 | 5 | 3 | |||||
| В2–032 | 1 | 2 | 3 | |||||
| ДШО-24/040 ДШО-24-УГЛ/40 |
В0–038 | 5 | 5 | 4 | 40 | 44 | 161 100 |
0.25 |
| В1–038 | 6 | 6 | 4 | |||||
| В2–038 | 2 | 2 | 4 | |||||
| ДШО-24/050 ДШО-24-УГЛ/50 |
В0–049 | 9 | 9 | 6 | 50 | 54 | 171 110 |
0.20 |
| В1–049 | 10 | 10 | 6 | |||||
| В2–049 | 2 | 3 | 6 | |||||
| ДШО-24/060 ДШО-24-УГЛ/60 |
В0–060 | 12 | 12 | 8 | 60 | 64 | 181 120 |
0.20 |
| В1–060 | 15 | 15 | 8 | |||||
| В2–060 | 3 | 3 | 8 | |||||
| ДШО-24/070 ДШО-24-УГЛ/70 |
В0-068 | 14 | 14 | 10 | 70 | 74 | 191 130 |
0.15 |
